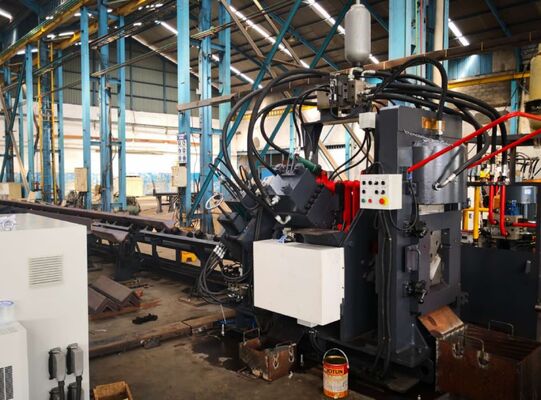

Модель JNC1412 Cnc Angle Steel Cutting Punch Machine Line с разгрузочным конвейером

Модель JNC1412 Cnc Angle Steel Cutting Punch Machine Line с разгрузочным конвейером

Введение продукта:

JСерия NC высокоскоростной линии производства CNC угловой проколки, маркировки и резки в основном состоит из проколки, маркировки, резки, поперечного конвейера, вращающегося конвейера, кормового конвейера,конвейер разгрузкиЭта производственная линия в основном используется для автоматической обработки угловой стали в башенной промышленности.Процесс обработки контролируется с помощью цифрового контроля и очень удобна операцияОн может реализовать автоматическое, высокоточное, многообразное и массовое производство.

Параметры продукта:

Характеристики продукта:

1. CNC Angle Steel Punching Machine доступна с двумя или тремя пункционными станциями, каждая из которых может вмещать пункции разного диаметра.позволяющий автоматически регулировать расстояние между отверстиями. Машина способна производить как круглые, так и резьбовые отверстия с высокой точностью. Ее быстрая подача и возможности прокола значительно повышают эффективность производства.Для сталей угловых размером 50 × 50 × 4 мм, машина может достичь производительности около 910 тонн в восьмичасовую смену.

2Устройство маркировки имеет полностью закрытую рамовую конструкцию с отличной жесткостью и стабильностью.Он оснащен четырьмя группами касет, которые могут быть автоматически выбраны с помощью программы управления., в то время как позиции маркировки могут быть свободно настроены в соответствии с требованиями производства.Маркер диска имеет 10 рядов символов и автоматически выбирает символы без ручного вмешательства, что существенно улучшает скорость маркировки и эффективность эксплуатации.

3Система резки с одним лезвием, способная производить высокую режущую силу, производит резку без отходов при производстве чистых, гладких,и высококачественные обрезные поверхностиВ корпус лезвия включена конструкция с открытым доступом, что позволяет быстро, удобно и безопасно заменять лезвие.

4Горизонтальный стол обработки материалов переносит угловые стальные секции на вращающуюся погрузочную стойку, которая привозится двигателем и редукторной коробкой.Этот механизм обеспечивает стабильное расположение материала до его передачи в систему конвейера питания.

5Позиционирование и подача материала выполняются на управляемой с помощью ЦНС кормовой тележке, обеспечивающей исключительную точность позиционирования.Повозка управляется сервомотором и использует фотоэлектрическую обратную связь кодера с технологией управления замкнутым циклом, обеспечивая точное и надежное продвижение материала.

6Гидравлическая система обеспечивает питание для проколки, маркировки и стрижки.Для обеспечения быстрого реагирования и стабильной работы используется высокопроизводительная гидравлическая электростанция, оборудованная аккумуляторомГидравлические трубопроводы используют фитинги типа феррулы, которые обеспечивают беспроницаемые соединения, облегчая при этом удобное обслуживание и замену.Основные гидравлические клапаны поставляются из Atos, обеспечивая надежную и эффективную гидравлическую производительность.

7Гидравлическая система охлаждения предлагает несколько вариантов охлаждения, включая охлаждение водой, охлаждение воздухом и охладители для масла.Заказчики могут выбрать наиболее подходящую конфигурацию охлаждения на основе своей рабочей среды и производственных требований.

8Система управления состоит из промышленного компьютера, контроллера PLC, сервопривода, внешних датчиков и соответствующих компонентов управления.Операторы просто вводят необходимые параметры обработкиМашина также может импортировать DXF, NC и другие форматы файлов, генерируемые программным обеспечением CAD/CAM.Интерфейс человек-машина обеспечивает интуитивную работу и поддерживает такие функции, как графическое отображение заготовки, хранилища данных большой вместимости, мониторинга положения, диагностики неисправностей и оповещений об тревоге.

Эти демонстрационные образцы представляют собой типичные спецификации и приложения для обработки в промышленности по производству угловых стальных башен.и инспекционный персонал с прямыми средствами оценки качества обработки, точность измерений и общая изготовленность, предоставляя ценные справочные данные для оценки производительности оборудования.

При строительстве линий сверхвысокого напряжения (UHV) вышки передачи должны выдерживать суровые условия окружающей среды и значительные структурные нагрузки.Это оборудование играет решающую роль в обработке угловых стальных компонентов, которые образуют основную структурную основу этих башенЭффективно выполняет ударные и маркировочные операции на угловой стали, используемой в корпусах башен, перекрестных рукавах и других ключевых структурных элементах,обеспечение точности измерений и надежного качества соединения;Следовательно, машина вносит значительный вклад в структурную стабильность, безопасность эксплуатации и долгосрочную надежность передаточных башен на протяжении всего их срока службы.
